中B型貨架也是中型貨架的一種，其形狀分為、蝴蝶孔與斜八孔兩種形狀。采用插接式組合結構，中B型貨架由柱片、橫梁、橫撐、斜撐以及自鎖螺栓組裝而成，可以有效防止螺栓松動后引發貨架失穩；

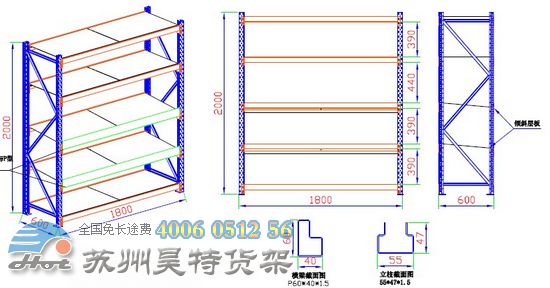

綜合上圖我們可以看出：
（1）貨架效果圖：貨架的長度為1800mm；貨架的高度為2000mm；貨架的深度為600mm;
（2）貨架主視圖：貨架的總高度為2000mm；長度為1800mm;一層層高390mm（不含橫梁高度）；二層層高390mm（不含橫梁高）；三層層高440mm（不含橫梁高）；四層層高390mm（不含橫梁高）；
（3）貨架側視圖：貨架立柱選用55*47尺寸；及框架拉桿構成
