近年來，隨著蘇州貨架行業的蓬勃發展，模具貨架逐漸成為蘇州貨架行業的特色，具有承重力強、層板可抽出、吊模方便等特點，這和貨架各個部件設計組合具有重要關系，以下是對帶天車型抽屜式模具貨架的介紹：

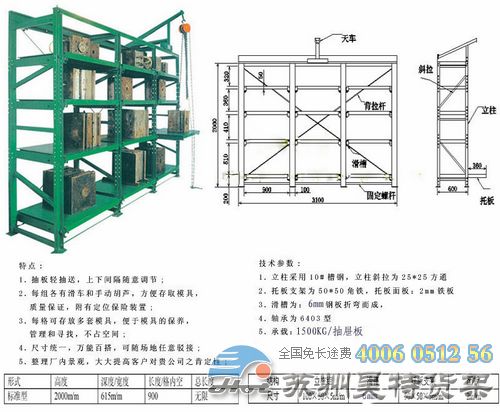

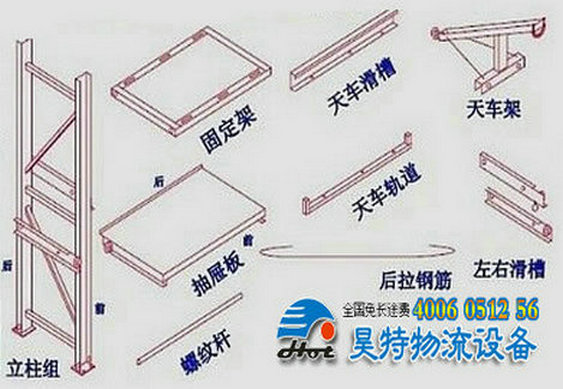

如圖所示：抽屜式模具貨架由立柱組、抽屜板、天車等組成

（1）立柱組：二立柱、橫斜拉組、模具架立柱采用10#槽鋼，高度標準2m，立柱深度標準0.615m�；�槽、固定架螺紋桿安裝于立柱上，立柱上具有間距50mm孔。

（2)固定架：立柱之間連接，抽屜版位于其上。

（3)抽屜滑槽：與立柱相連，設安全裝置及限位銷，抽屜板可抽出，以使吊模方便

（4)抽屜板：位于固定架上，按一定比例抽出進行吊模，存放模具

（5)天車架：高度一般0.6m。

（6)天車軌、天車滑槽：天車架放于其上，可自由移動至各模具格進行吊模。

（7)后拉鋼筋：位模具架后、起穩固作用。

（8)各部件安裝流程：1）立柱架

                    2）螺紋桿連接

                    3）安裝固定架

                    4）安裝抽屜板

                    5）緊固螺絲

                    6）安裝天車

                    7）后拉鋼筋

                    8）檢查穩固

                    9）固定地面

                    10）檢查確認
